適用范圍：
適用于熱敏性物料的低溫真空濃縮，尤其適用于中藥、西藥 、淀粉糖等水濃縮。
工作原理：
通過熱泵將一效二次蒸汽壓縮在提供給一效加熱，從而大量節約蒸汽的消耗量，降低生產成本。

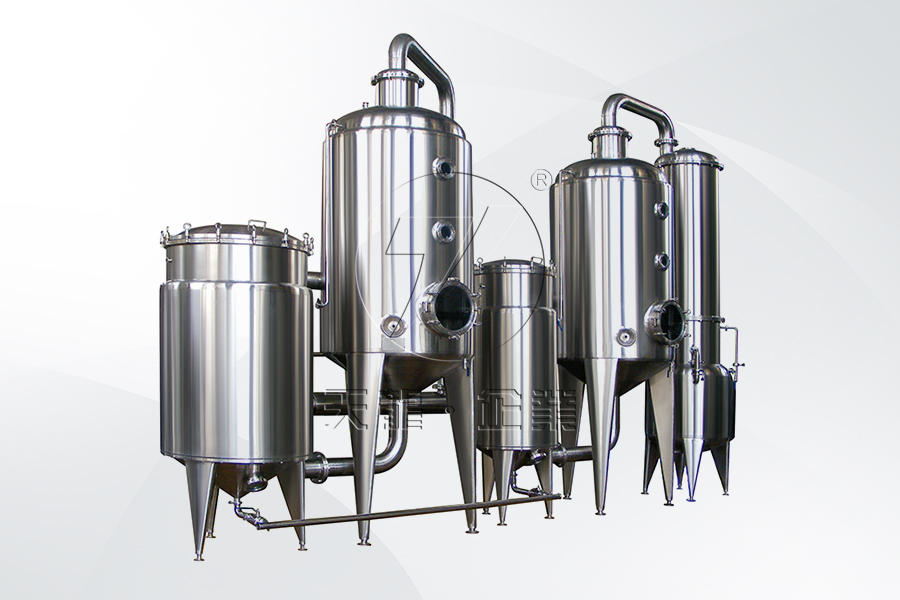

設備組成：
一效加熱器 、一效蒸發室、熱泵 、 二效加熱器 、 二效蒸發室、冷凝器 、守液罐、系統內管件閥門一套。
溫度指標：
生蒸汽壓力 0.5~0.7mpa； 一效加熱溫度 90 度；一效蒸發溫度 75 度；二效加熱溫度 75 度；二效加熱溫度 55 度。
蒸汽消耗量：
汽水比為 0.33~0.37kg 汽 /kg 水，比不帶熱熱泵雙效濃縮器節能約34%，節水為 30%
技術參數
| 項目單位 | 熱帶泵中藥雙效濃縮裝置 | 普通的中藥雙效濃縮裝置 | ||
| 高壓引射蒸汽壓力? | Mpa | 0.5-0.6 | 0.1-0.25 | |
| 熱能壓縮器噪聲? | dB(A) | 80-85 | ||
| 理論汽水比 | kg 汽?/kg 水 | 0.30 | 0.50 | |
| 實際運行汽水比 | kg 汽?/kg 水 | 0.33-0.35 | 0.65-0.75 | |
| 第一效 | 殼程真空度 | Mpa | 0.040-0.030 | 0.1-0.25 |
| 加熱蒸汽溫度? | ℃ | 85-90 | 110-120 | |
| 蒸發室真空度 | Mpa | 0.068-0.060 | 0.040-0.030 | |
| 沸點 | ℃ | 70-75 | 85-90 | |
| 第?二?效 | 殼程真空度 | Mpa | 0.068-0.060 | 0.040-0.030 |
| 加熱蒸汽溫度 | ℃ | 70-75 | 85-90 | |
| 蒸發室真空度 | Mpa | 0.089-0.082 | 0.080-0.070 | |
| 沸點 | ℃ | 52-57 | 60-67 | |
| 各效加熱室凝結水排出方式 | 等壓排水串級自蒸發，可回收凝結水部分熱量 | |||
| 冷卻水量 進水溫度 25，出水溫度 35 | ℃ | 取此裝置冷卻水量為 1 | 相同蒸發量，冷卻水量為?1.43 | |
| 操作性 | 操作簡便，調整及觀察容易 | 操作簡便，調整及觀察容易 | ||
| 經濟性 | 占地面積小，設備造價較高，使用成本低，適合熱敏性物料 | 占地面積小，設備造價低，?使用成本高 | ||
| 增加設備投資成本 | 以此項成本為 1 | |||
